Mae peiriannu CNC yn cael ei ddefnyddio i gynhyrchu rhannau pwrpasol gyda chryfder cryf a goddefgarwch tynn, mae'n addas ar gyfer cynhyrchu cyfaint uchel a swyddi unwaith ac am byth. Mewn gwirionedd, peiriannu CNC yw'r ffordd fwyaf cost effeithiol o gynhyrchu prototeipiau metel ar hyn o bryd. Oherwydd y manteision hynny, fe'i defnyddiwyd yn eang mewn sawl ardal.
Ond cyn i'r dyluniad fod yn rhan o CNC wedi'i ddyfeisio, y peth cyntaf y mae'n rhaid i chi ei wneud yw deall sut mae peiriant CNC yn gweithio?
Proses Peiriannu CNC

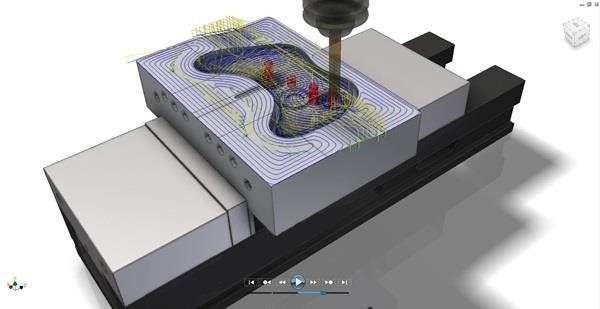

Mae peiriannu CNC yn dechnoleg gweithgynhyrchu is-dynnu. Mewn CNC, caiff y deunydd ei symud o floc solet gan ddefnyddio amrywiaeth o offer torri sy'n cylchdroi ar gyflymder uchel i gynhyrchu'r rhan yn seiliedig ar luniad dylunio. Mae'r offer torri yn chwarae rhan bwysig yn y broses beiriannu, dyma'r un sydd mewn cysylltiad uniongyrchol â'r gwaith a thorri'r deunydd ychwanegol i ffwrdd i wneud y nodweddion a ddymunir.
Mae gan y rhan fwyaf o offer torri CNC cyffredin (offer a melinau melin derfyn) goesc silindrog gyda siâp penodol o domen torri a darn torri cyfyngedig. Mae'r ddwy nodwedd hynny o offeryn torri yn cyfyngu ar ei allu i dorri. Oherwydd geometreg offer, ni allwch wneud corneli fertigol fertigol mewnol. Ac oherwydd hyd y toriad, ni ellir dyfeisio rhai nodweddion fel tyllau bach dwfn, tanseiliadau gyda phroses peiriannu CNC.
Awgrymiadau Dylunio CNC
Er mwyn manteisio ar alluoedd peiriannu CNC i'r eithaf, rhaid i chi ddilyn rhai rheolau Dylunio ar gyfer Gweithgynhyrchu. Yma, fel gwneuthurwr CNC profiadol yn Tsieina, rydym wedi llunio canllawiau cynhwysfawr gyda'r arferion dylunio gorau ar gyfer peiriannu CNC. Disgrifir yr awgrymiadau defnyddiol hyn fel a ganlyn:
1. Ychwanegwch Radiws mewn Cornel Fertigol Mewnol
Gan fod siâp silindrog gan offer melino CNC, wrth dorri'r waliau mewnol, bydd yn gadael radiws ar y corneli fertigol. Er y gellir lleihau radiws y gornel trwy ddefnyddio teclyn â diamedr llai, ni allwch wneud cornel fertigol fewnol waeth pa mor ddiamedr offer rydych chi'n ei ddefnyddio. A bydd offeryn bach yn gweithio sawl pas ar gyflymder is i gyflawni radiws bach, byddai hyn yn cynyddu amser a chost peiriannu.
Felly, wrth ddylunio rhan ar gyfer peiriannu CNC, ychwanegwch radiws o 1/3 o ddyfnder y ceudod yn well a defnyddiwch yr un radiws ym mhob ymyl fewnol
2. Cyfyngu Dyfnder y Ceudyllau
Fel y darn torri cyfyngedig, fel arfer gall yr offer weithio orau wrth dorri ceudyllau gyda dyfnder o hyd at 2-3 gwaith eu diamedr. Bydd tyllu ceudyllau â dyfnder mwy na 4x, bydd diamedr yr offeryn yn cynyddu anawsterau peiriannu a thoriadau arfau yn fawr, gan arwain at gost peiriannu ychwanegol yn y pen draw.
Felly, os yn bosibl, gwnewch y boced â dyfnder llai na 4 gwaith diamedr yr offeryn.
3. Cynyddu Trwch Waliau tenau
Mae wal tenau yn anodd ei pheiriannu, mae'n hawdd ei anffurfio neu ei thorri yn ystod proses peiriannu CNC. Mae peiriannu waliau tenau angen tocynnau lluosog ar ddyfnderoedd torri isel ac mae nodweddion tenau hefyd yn dueddol o ddirgrynu, felly mae eu peiriannu'n gywir yn heriol ac yn cynyddu'r amser peiriannu.
Felly, os yn bosibl, waliau dylunio gwell yn fwy trwchus na 0.8 mm ar gyfer rhannau metel, a chadwch y trwch wal isaf uwchlaw 1.5 mm ar gyfer rhannau plastig.
4. Cyfyngu Hyd Trywyddau
O ran hyd yr edau, efallai y credwn mai'r hiraf yw'r edafedd, y cryfaf yw'r cysylltiad y mae'n ei ddarparu. Wel, mae astudiaethau'n dangos nad yw edafedd sy'n fwy na 1.5 gwaith diamedr y twll yn ychwanegu at gryfder y cysylltiad.
Felly, er mwyn darparu caead da, gwell edafedd dylunio gyda hyd o leiaf 1.5 gwaith ac uchafswm hyd 3 gwaith diamedr y twll.
5. Nodi Goddefiannau Dim ond pan fo Angen
Bydd mwy o gywirdeb sydd ei angen ar rannau wedi'u durnio yn ychwanegu mwy o gost i waith peiriannu CNC, gan ei fod yn cynyddu'r amser peiriannu a'r gost lafur. Dylid diffinio goddefgarwch yn gynnil a dim ond pan fo angen.
Os nad yw goddefgarwch penodol wedi'i ddiffinio ar y lluniad technegol, yna caiff y rhannau eu dyfeisio gan ddefnyddio'r goddefgarwch safonol (± 0.125 mm neu well), sy'n ddigonol ar gyfer y rhan fwyaf o nodweddion nad ydynt yn feirniadol.
6. Lleihau Nodweddion Bach
Bydd nodweddion bach fel tyllau micro (llai na 2.5mm mewn diamedr) yn cynyddu'r anhawster peiriannu a'r amser peiriannu, felly dylid eu hosgoi oni bai bod hynny'n gwbl angenrheidiol.
7. Dyluniwch gyda Testun wedi'i Engrafu dros Destun boglynnog
Os oes angen ychwanegu testun ar rannau wedi'u haddasu â CNC, mae'n well gan y testun wedi'i ysgythru dros destun boglynnog, gan fod angen llai o ddeunydd i gael gwared ar destun wedi'i ysgythru. Argymhellir defnyddio ffont Sans-Serif (fel Arial neu Verdana) gyda maint o 20 pwynt o leiaf. Mae gan lawer o beiriannau CNC arferion ymlaen llaw ar gyfer y ffontiau hyn.
Tip Bonws
Wrth wneud dyluniad ar gyfer peiriannu CNC, argymhellir dylunio rhannau y gellir eu dyfeisio mewn cyn lleied o setiau ag sy'n bosibl ac, yn ddelfrydol, mewn un set yn unig. Er enghraifft, bydd rhan sydd â thyllau dall ar y ddwy ochr yn cael ei hadeiladu mewn dwy set, gan fod angen ei chylchdroi i gael mynediad i'r ddwy ochr. Bydd llai o osod yn lleihau ail-alinio'r gwaith ac yn cynyddu cywirdeb y rhannau sydd wedi'u peiriannu.
